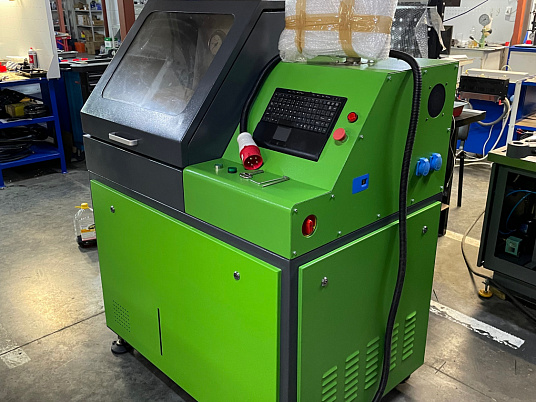

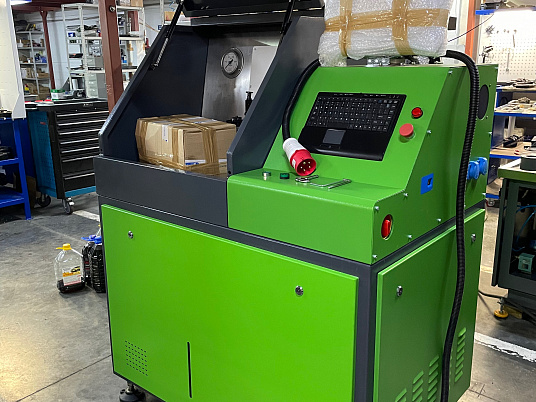

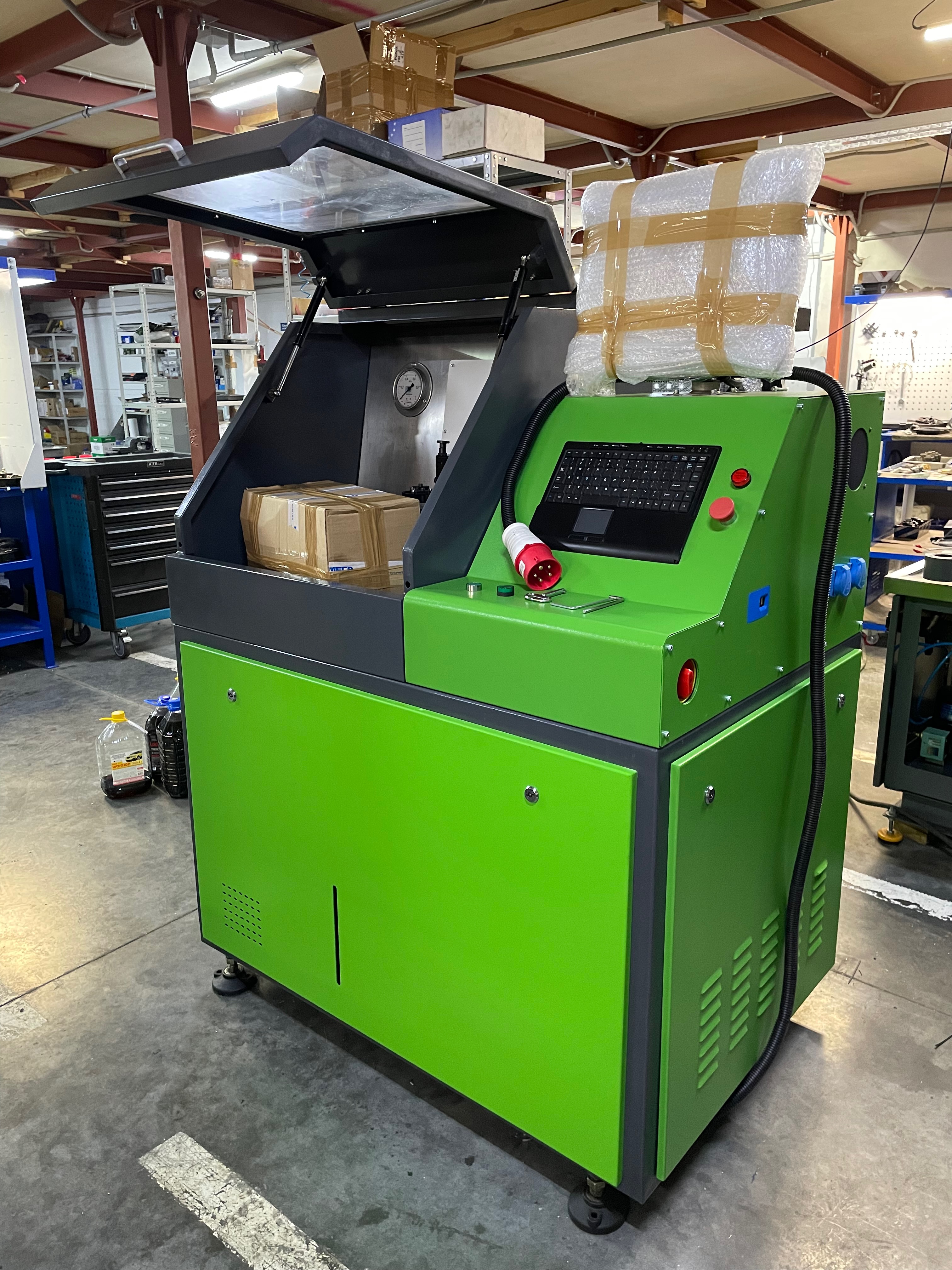

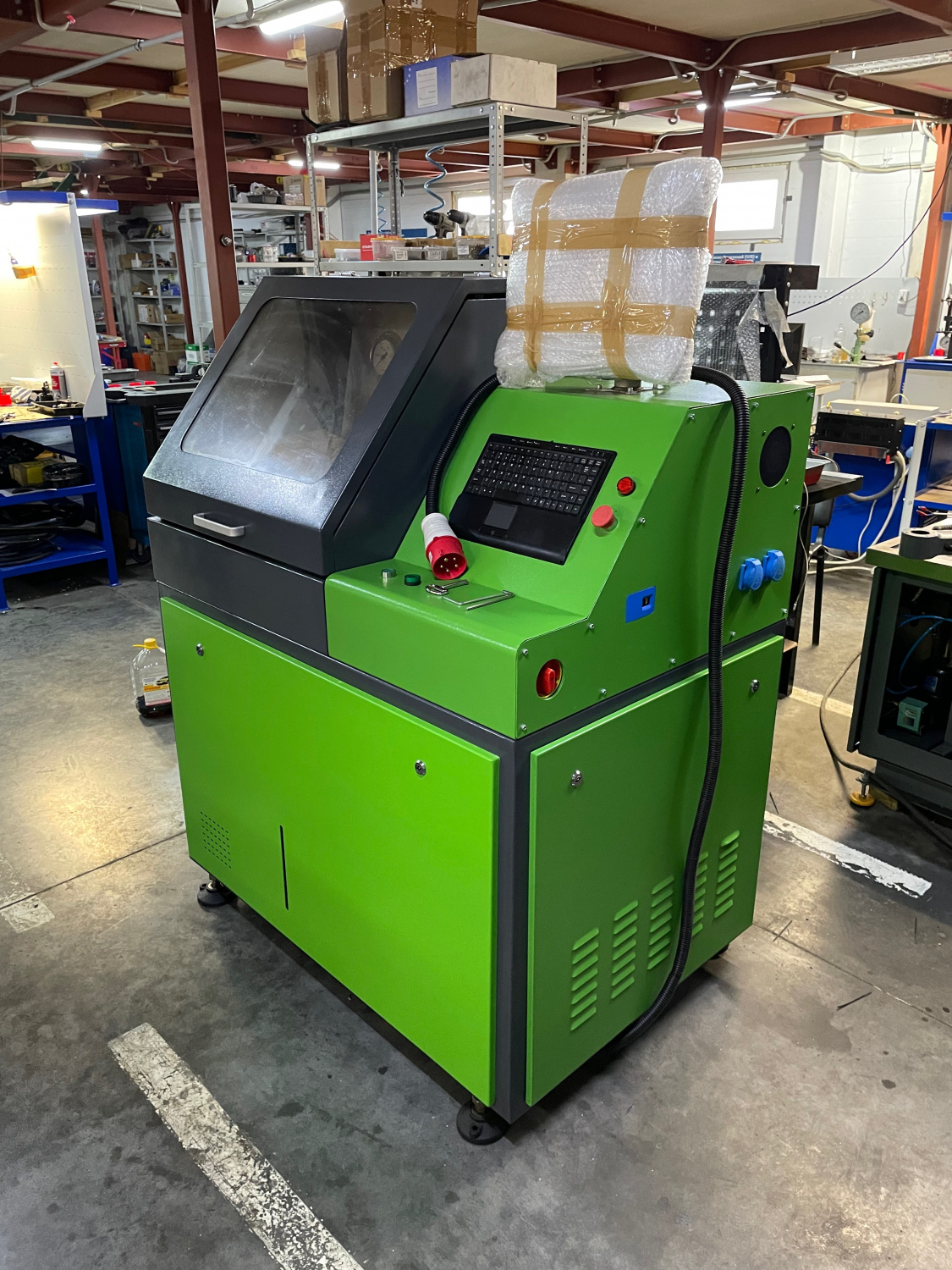

В рамках модернизации стенд был разобран до основания. Удалена старая электрика, гидравлика и остатки от common rail оснастки. Была произведена дефектовка панелей, в результате которой было принято решение о изготовлении передней панели с нуля и покраски всех остальных панелей, для обновления внешнего вида стенда.
В качестве блока управления стендам внутри был установлен блок "Поток CR-2" в паре с безмензурочным блоком измерения "ПОТОК FM-2".

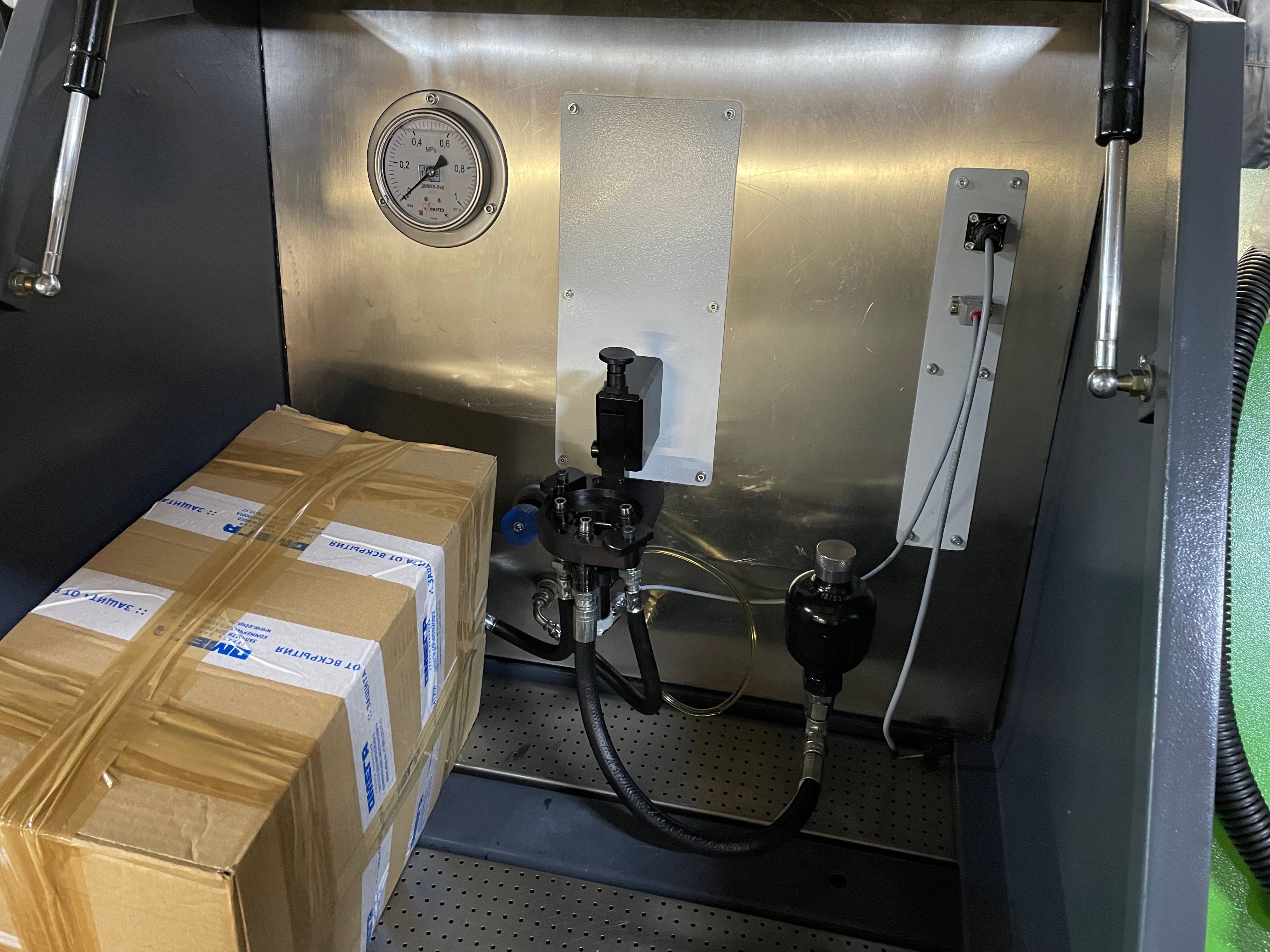

Для тестирования форсунок типа "HEUI" была загерметизирована рабочая зона, установлен стапель со сменными адаптерами собственной разработки, позволяющий быстро устанавливать и менять форсунки для их тестирования.
Установлен новый электродвигатель для привода тандемного насоса, создающего высокое и низкое давление. Контур низкого давления оснастили манометром и ручным регулятором давления, который позволяет регулировать низкое давление в пределах от 0 до 6 бар. В низкий контур дополнительно был установлен фильтр тонкой очистки, для предотвращения попадания мусора в распылительную часть.
Контур высокого давления оснащен рейлом собственной разработки. В него встроен датчик давления Bosch и регулятор давления, что позволило в паре с блоком "Поток CR-2" сделать автоматическую регулировку давления в высоком контуре и ускорить общую проверку форсунки.
Также в стенде реализована автоматическая независимая термостабилизация тестовой жидкости в пределах от 30 до 45 градусов цельсия. Во время модернизации в стенде были использованы наши последние наработки для того что бы стенд работал в автоматическом режиме, в результате чего проверка форсунки занимает от 2 до 5 минут без вмешательства
