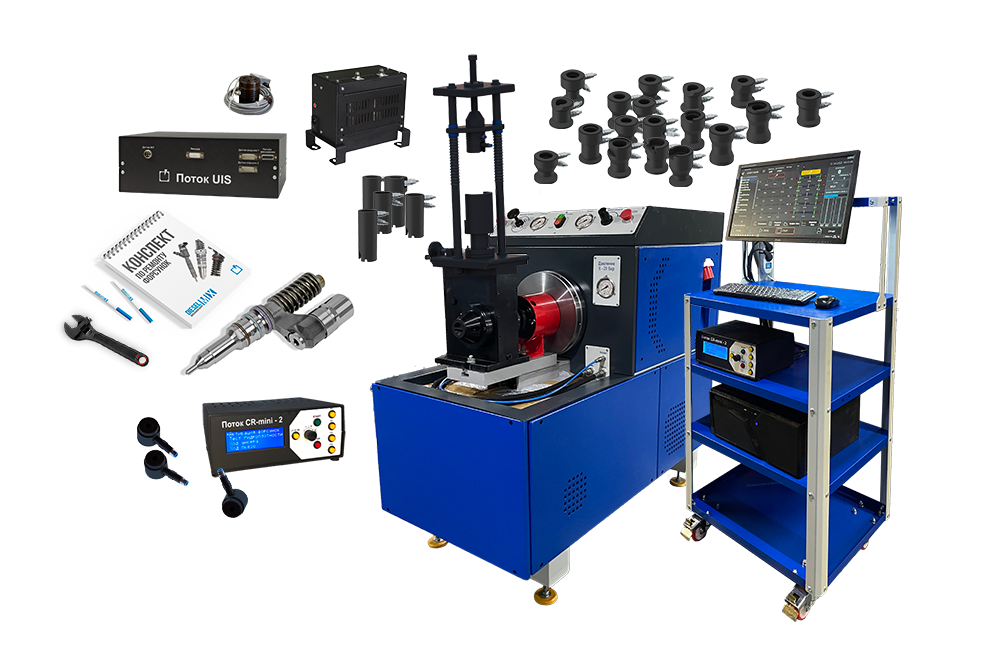

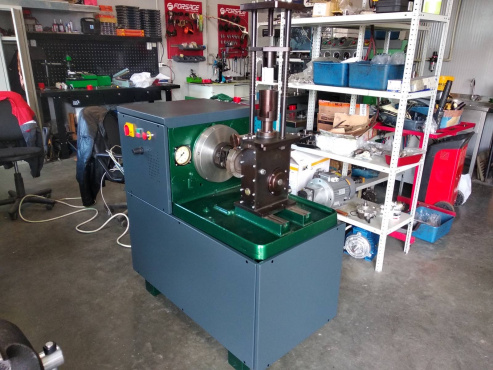

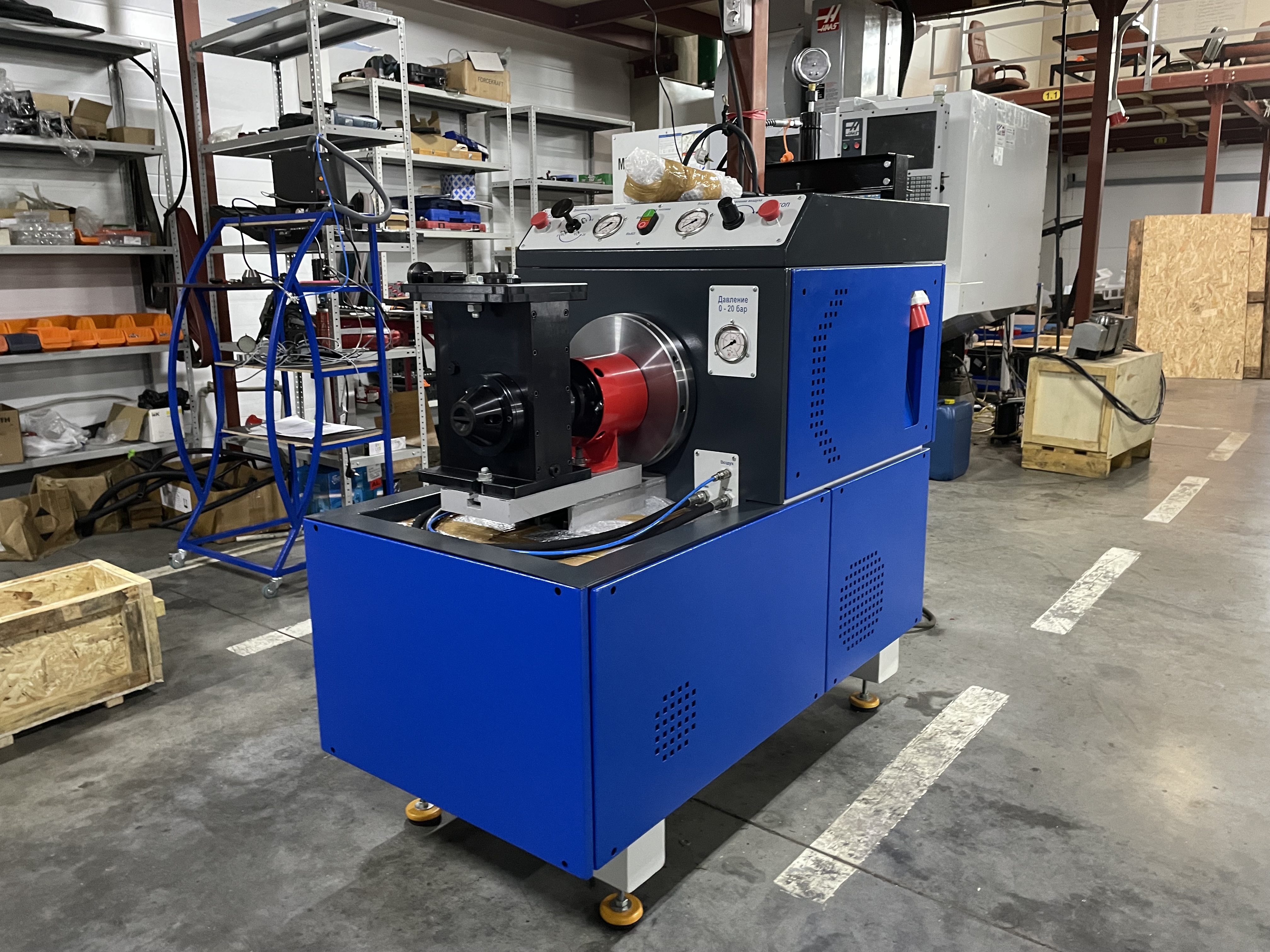

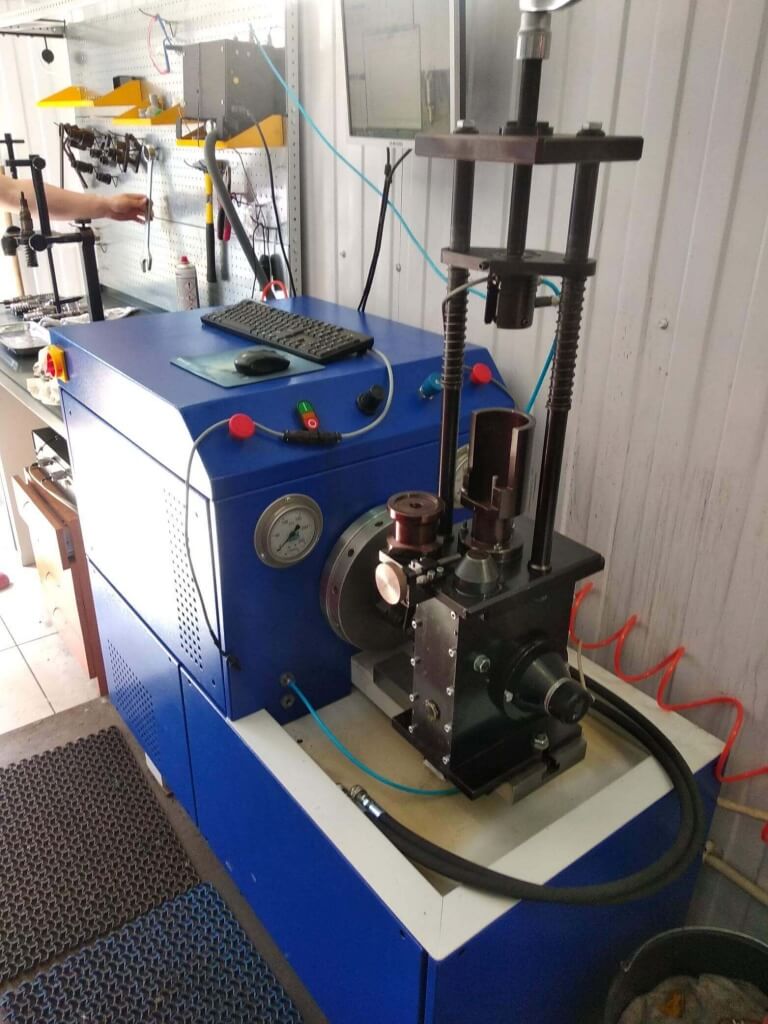

Стенд испытательный для проверки и ремонта насос-форсунок EUI и насосных секций EUP ПОТОК UIS

Стартовый комплект

---

Полный комплект (скидка 7% на всё)

---

Пользовательский комплект

Состав комплекта - по вашим требованиям. Мы можем подобрать индивидуальный комплект оснастки исходя из вашего региона/специфики

Устанавливается 6-ти полюсный двигатель 1000 об/мин 11 кВт с энкодером и принудительным охлаждением для работы с наилучшей производительностью.

Регулировка двигателя осуществляется частотным преобразователем с векторным управлением, что даёт гарантию в точности измерений без просадок по мощности.



 Преимущества:

• Асинхронный двигатель (AC) – в связке с частотным преобразователем с векторным управлением дешевле, в сравнении с двигателем постоянного тока (DC)
• Крутящий момент такого двигателя равномерный вне зависимости от оборотов
• Наличие энкодера позволяет отслеживать поворот вала двигателя с высокой точностью

Двигатель подвергается следующим операциям по модернизации:

• Снимается штатное охлаждения двигателя (лопастной вентилятор)
• Протачивается вал для установки энкодера, устанавливается энкодер на вал двигателя
• Изготавливается специальный кожух для установки вентилятора.
• Производится монтаж всех комплектующих

11кВт помехозащищенный частотный преобразователь Yaskawa GA50C4023EBA с векторным управлением (Производство: Япония) позволяет управлять крутящим моментом двигателя без потерь по мощности

Компактная серия преобразователей частоты GA500 обладает эффективным охлаждением силовых модулей и высоким пусковым моментом

Устанавливается датчик KM40 (Производство: Германия).

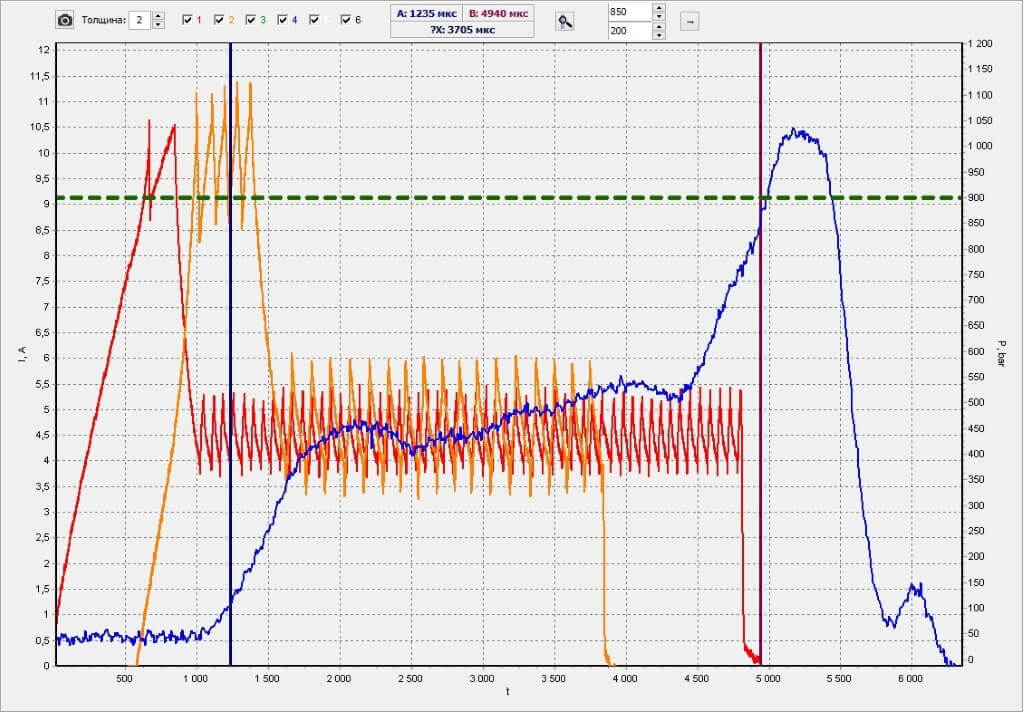

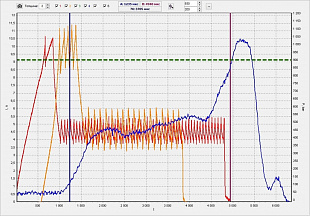

Датчик позволяет измерять пиковое давление впрыска насос-форсунок и насосных секций, а также определять показатели T3, T4, критически важные для насос-форсунок Delphi



В целях защиты датчика реализована автоматическая подача сжатого воздуха (охлаждения), что помогает избежать перегрева при работе.

Предусмотрена система фильтрации для тестовой жидкости, стекающей с рабочей зоны.

Радиатор охлаждения для активной термостабилизации (Производство: Беларусь)

Бак:

• Оптимизирован под небольшой объем, что позволяет экономить тестовую жидкость. При этом полная емкость бака 20л.
• Встроен цифровой температурный датчик.

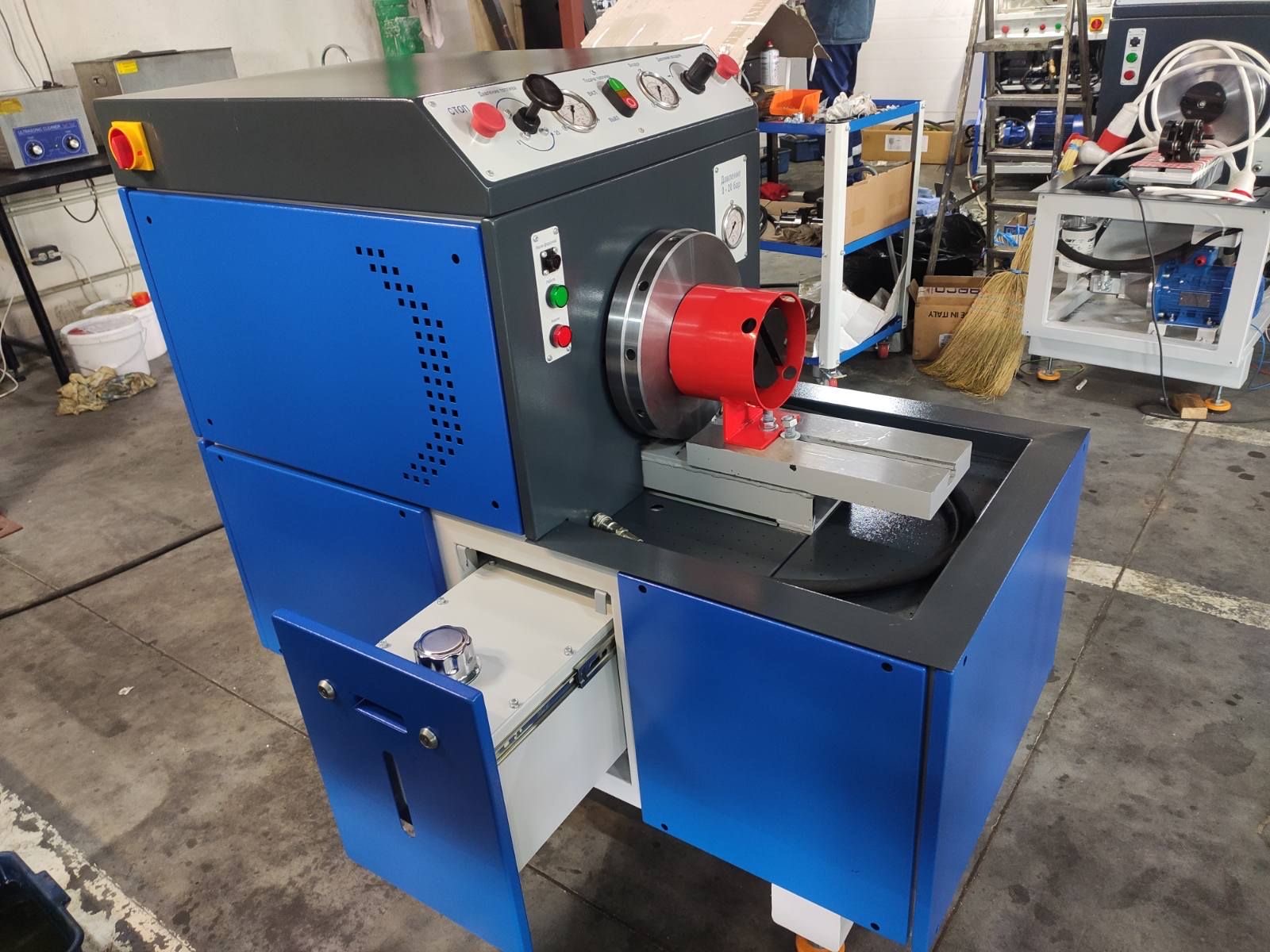

• Для удобства реализована выдвижная конструкция бака
• Всасывающий фильтр в баке с фильтрующим элементом 90 мкм

Гидронасос

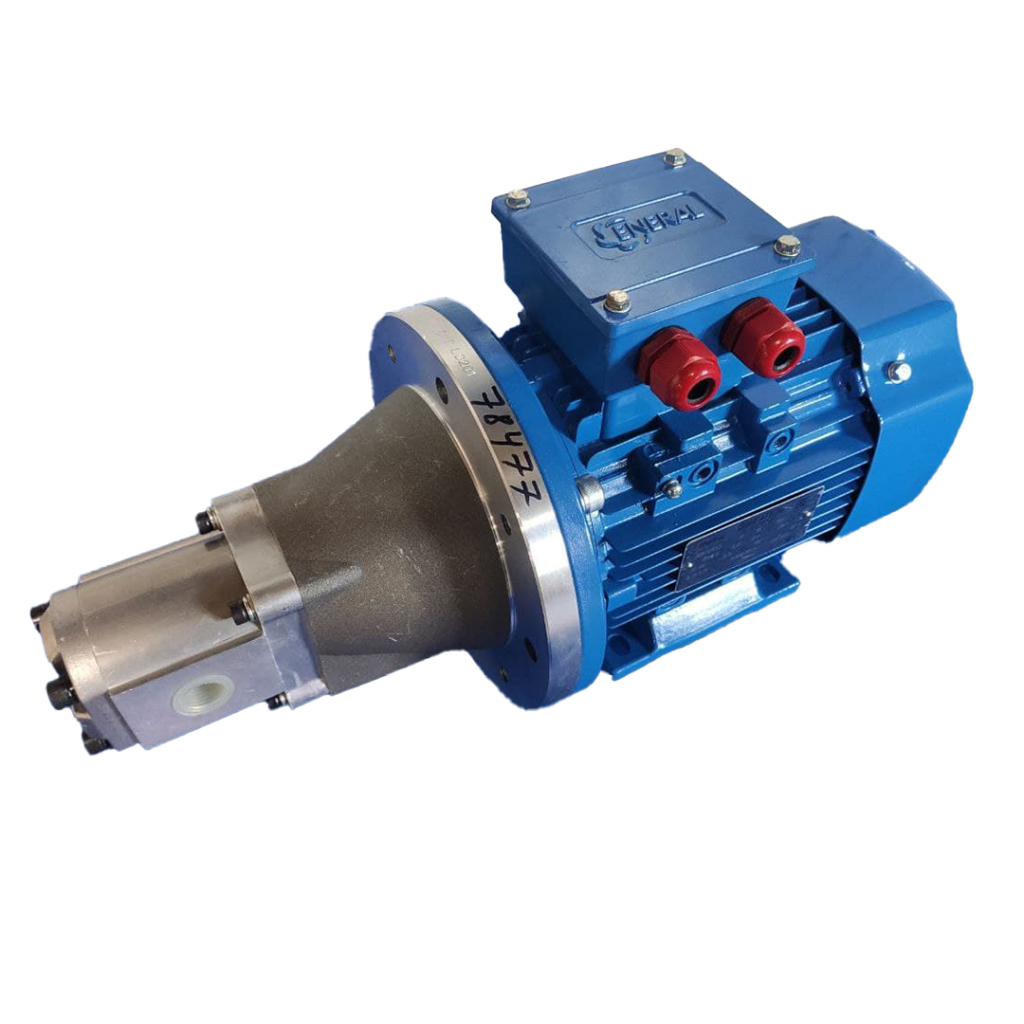

Устанавливается шестеренный гидронасос Blue Ascend (производство: Турция) для подкачки тестовой жидкости;

Преимущества:

• Низкая шумность
• Высокая отказоустойчивость
• Высокая производительность

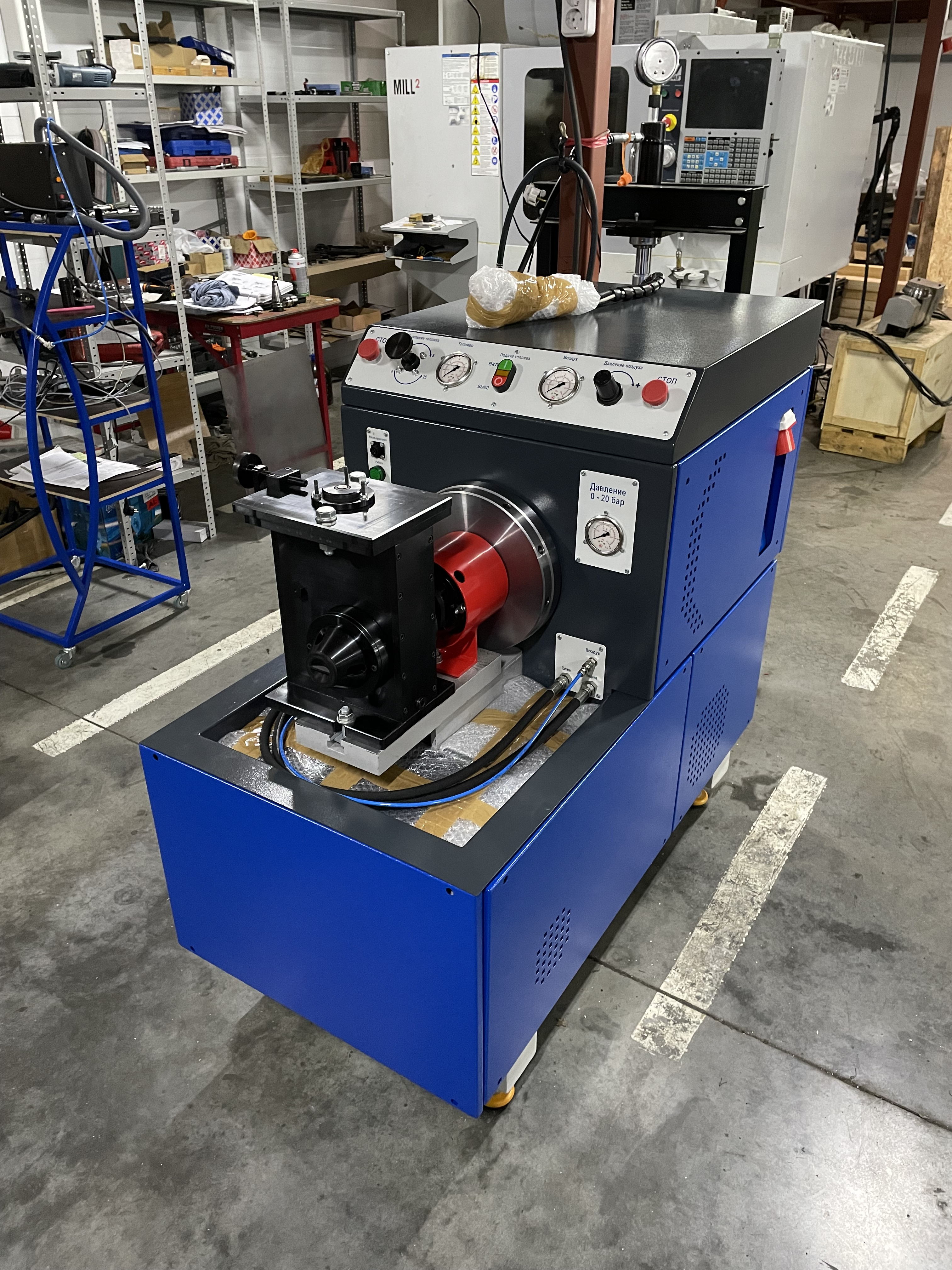

Устройство панели управления:

• Регулировка давления топлива в низком контуре осуществляется двухсекционным регулятором, который позволяет диагностировать как насос форсунки/секций с давлением до 6 бар, так и насос форсунки SCANIA HPI с давлением до 20 бар
• Индикатор давления тестовой жидкости
• Регулятор давления воздуха для охлаждения тензодатчика
• Индикатор давления воздуха для охлаждения тензодатчика

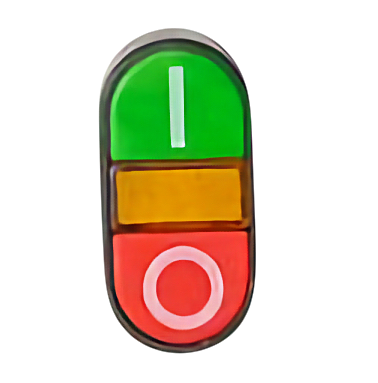

• Подача топлива – ВКЛ/ВЫКЛ – кнопка включения гидронасоса
• Кнопка “СТОП” для аварийного выключения стенда. Продублирована с двух сторон стенда для обеспечения безопасности

Усиленной конструкции, выполнена с элементами поперечного усиления для предотвращения скручивания конструкции. После сварки подвергается термообработкой (искусственным старением) для снятия напряжения, обработки в размер;

• Вес 72кг. Имеет усиленное поперечное сечение, отличается жесткостью и стабильностью
• Габариты стенда - 130x64x120 см. Самый компактный стенд относительно большинства конкурентов
• Рама стенда оснащена виброопорами, что позволяет гасить вибрации стенда при работе на высоких оборотах.

• Маховик точно просчитанной массы, для оптимальной инерции двигателя.

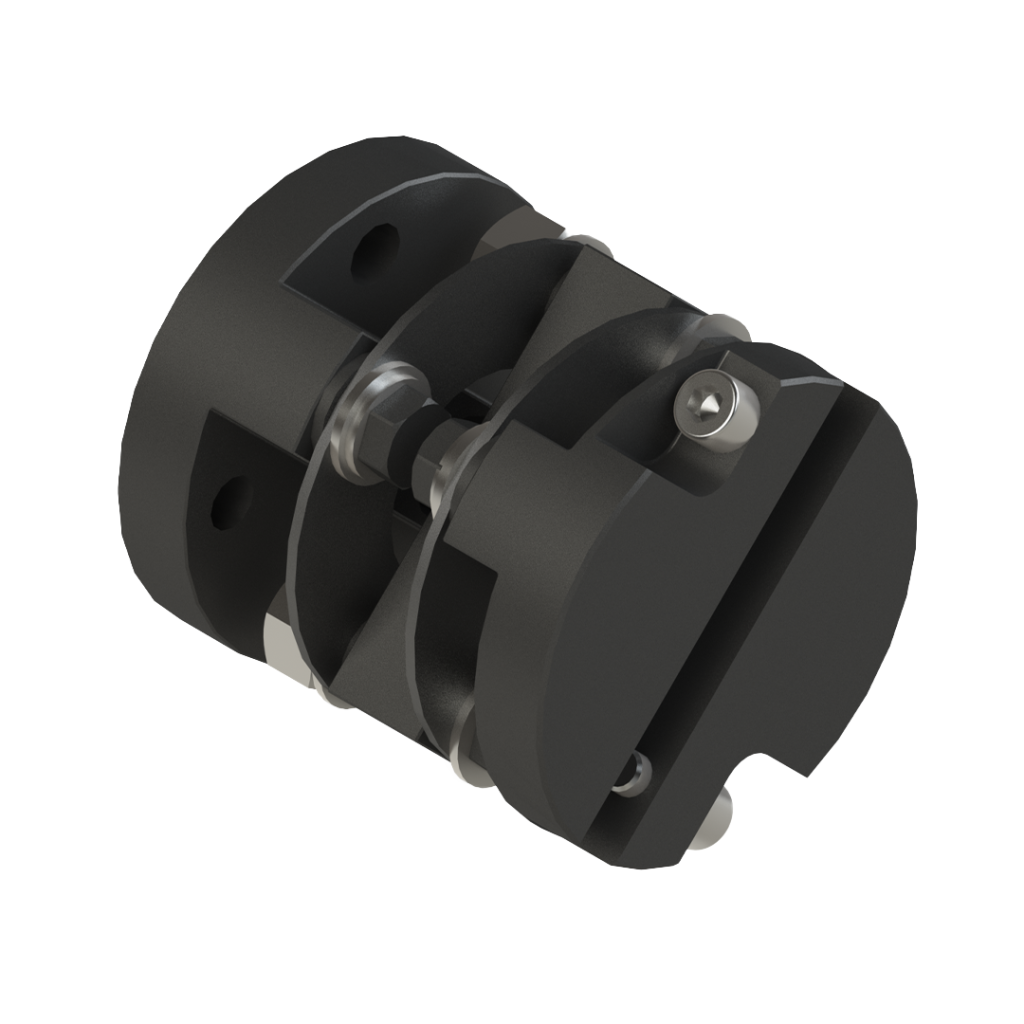

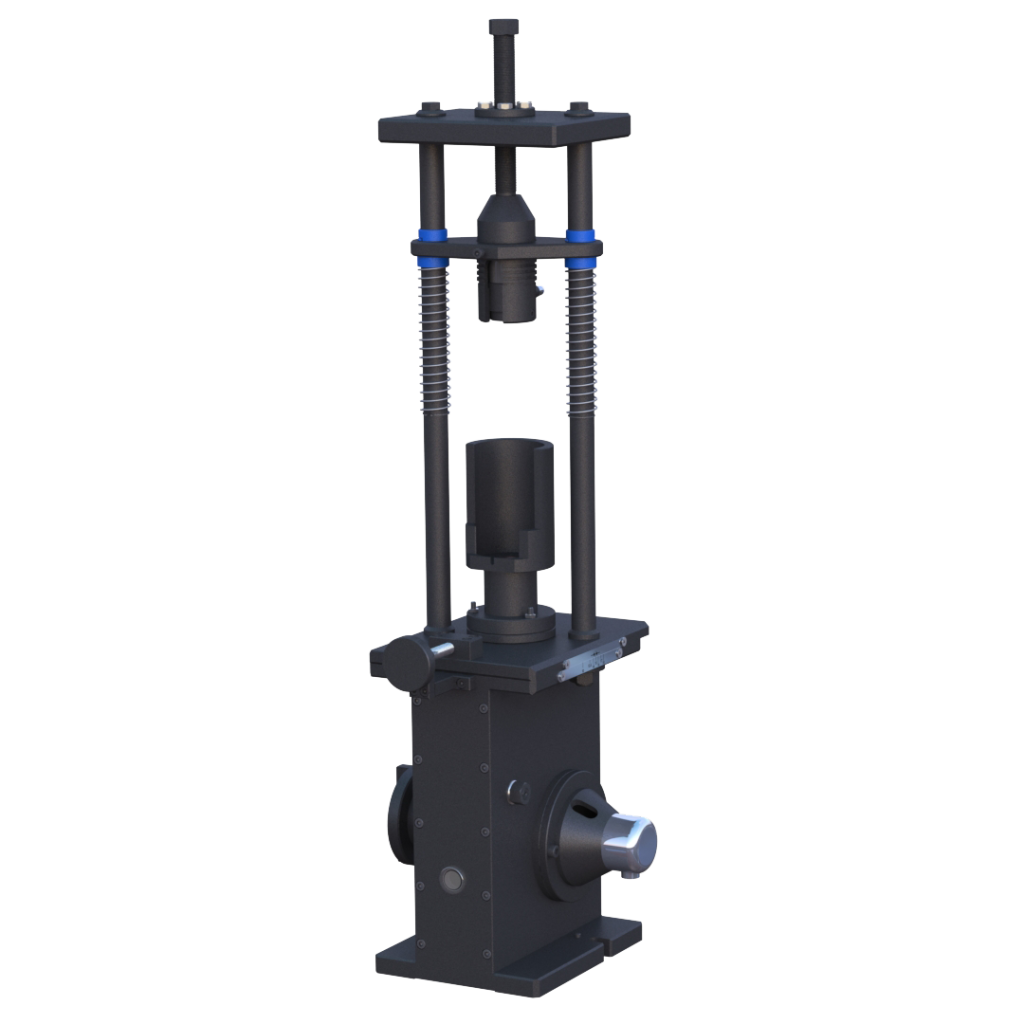

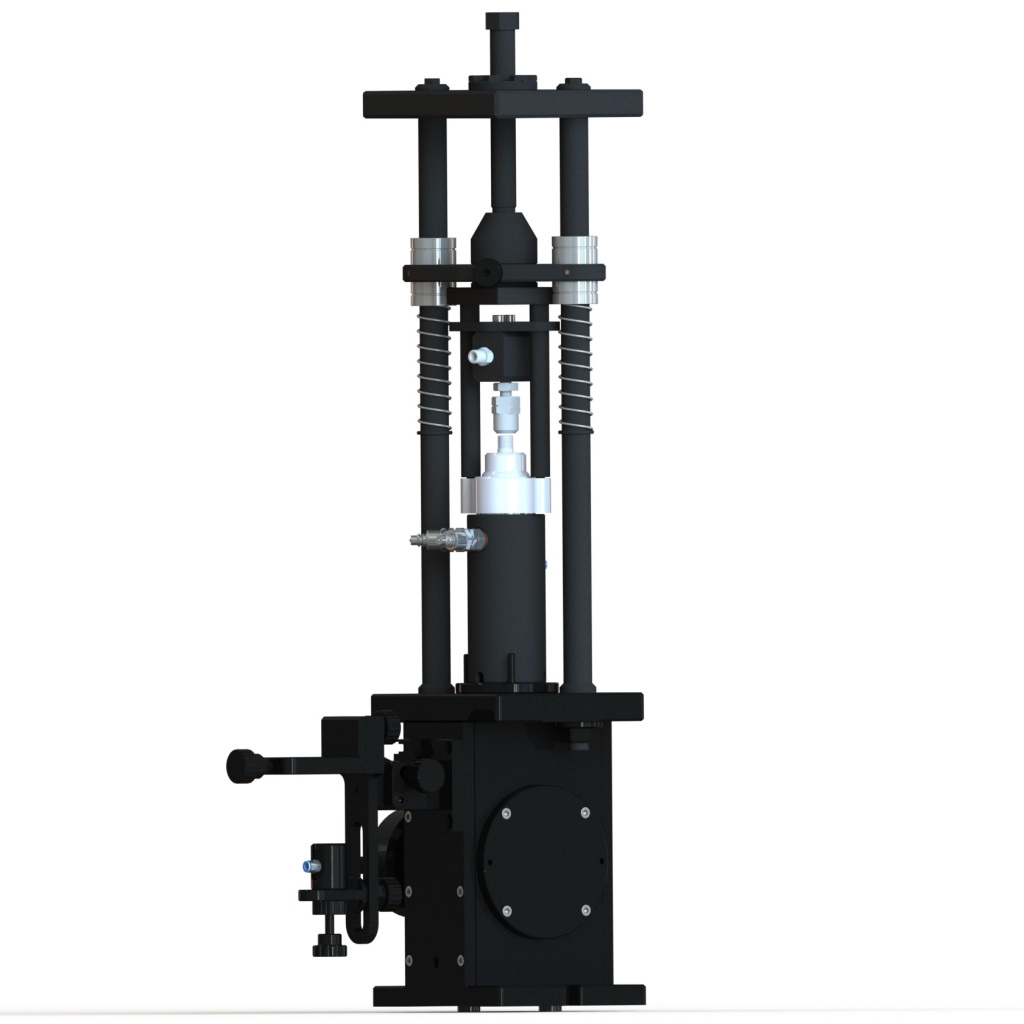

• Беззазорная компенсационная муфта работает без биений при вращении и эффективно передает крутящий момент на камбокс

Поток UIS – основной блок управления стендом. Координирует работу всех узлов и позволяет проводить тестирование форсунок в автоматическом режиме

Подробнее

Поток FM работает в паре с блоком управления Поток UIS. Предназначен для количественной оценки объемной производительности CR-форсунок, насос-форсунок и насосных секций, рядных и распределительных насосов при проведении диагностических тестов

Подробнее

Устройство обеспечивает:

• непрерывное измерение объемной производительности по всем измерительным каналам одновременно;
• два режима измерения: измерения текущего потока имитация; “мензурочного” измерения;
• отсутствие жестких требований к чистоте тестовой жидкости;
• отсутствие жестких требований к температуре тестовой жидкости в зоне измерения.

1. Из списка тест планов выбирается нужный по номеру форсунки. Открывается окно с параметрами и руководством по установке
2. Форсунка устанавливается на на CamBox, в соответствии с руководством пользователя
3. Запускается тест-план, проводятся необходимые тесты в автоматическом или ручном режиме
4. По завершению теста печатается индивидуальный отчет для клиента с логотипом вашей компании

Все отгрузки выполняются на основании ИНКОТЕРМС FCA — Free Carrier или EXW — Ex Works.

Заказать товар с доставкой Вы можете по предварительному согласованию с менеджером. Условия, сроки и способ доставки оговариваются индивидуально в каждом отдельном случае.

Самовывоз со склада "Дизельмикс" - Минская область, Минский район, Луговослободской сельсовет, посёлок Привольный, улица Мира, 53/4.

Мы можем оформить доставку с помощью СДЕК, ПЭК, RUDOLF RIEGLER III, Major Express, Autolight Express и других служб доставки. Оплата за доставку производится покупателем.

Товар отгружается по 100% предварительной оплате по счету прямым банковским переводом платежным поручением.

С согласия продавца возможна отсрочка платежа до 5(пяти) календарных дней с момента подписания счета.

Расходы, связанные с безналичным перечислением денежных средств (услуги банков, комиссионные вознаграждения банков и др.) возлагается на клиента и оплачивается им самостоятельно.

Днем оплаты считается день поступления денежных средств на расчетный счет продавца.

Гарантия на поставляемое оборудование – 12 месяцев со дня приобретения.
