Стенд испытательный для проверки, ремонта и кодирования насосных секций DAF Delphi 105

С момента основания компании мы не просто продаем оборудование, а помогаем клиентам выстроить свой дизельный сервис. Поэтому мы бессрочно поддерживаем наших клиентов и оперативно решаем вопросы.

В наличии Артикул: PTB-UIS

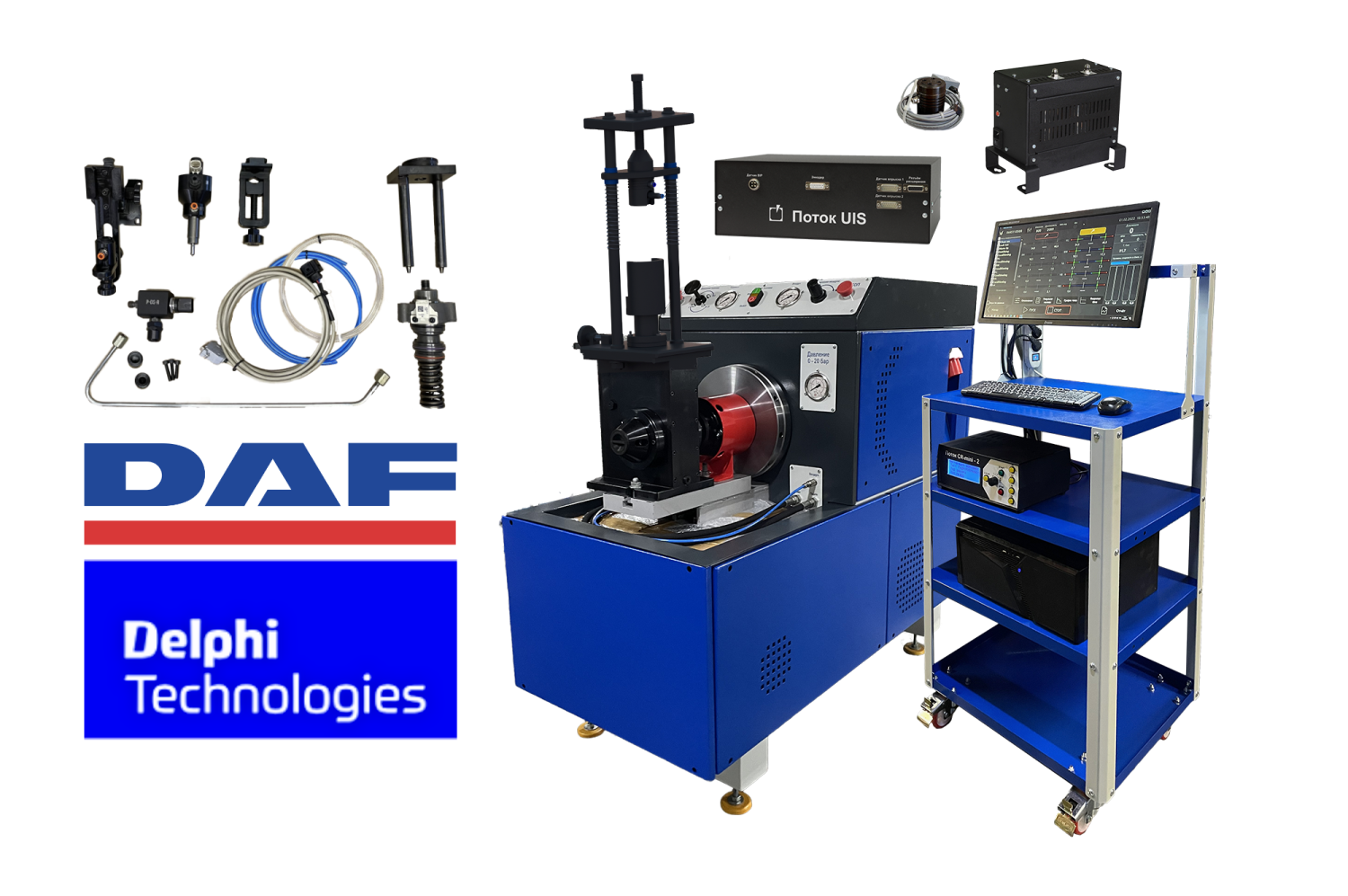

Стенд предназначен для диагностики, ремонта и кодирования насос-форсунок (EUI) и насосных секций (EUP). Включает функцию кодирования DAF DELPHI 105

Состав комплекта:
Привод Поток UIS
Блок Управления Поток UIS
Безмензурочный Блок Измерения Поток FM-2
Датчик Тензометрии Поток LOADCELL
Камбокс со сменными кулачками Поток CAMBOX E3
Оснастка DAF DELPHI 105 для кодирования на CAMBOX E3
Кодирование DAF DELPHI 105

Производство: Беларусь
31668
Заказать Задать вопрос
Предлагаем вашему вниманию стенд производства компании «Дизельмикс», разработанный специально для камбокса "Поток" - самый компактный и, одновременно, мощный из всех, существующих на рынке

 Ключевые отличия:

  • Оперативная поддержка на весь срок службы оборудования
  • Наличие ТЕНЗОМЕТРИИ (датчика LoadCell) для измерения пикового давления впрыска

  • "А что такое этот ваш лоадсэлл?" - интересуются клиенты при покупке нашего стенда. Увидев стоимость, и вовсе дальше нет смысла объяснять. "600 евро за вот это???" - глаза лезут на лоб.
    Читать статью


  • 6-ти полюсный двигатель 1000 об/мин 11 кВт с энкодером и принудительным охлаждением в связке с частотным преобразователем Yaskawa с векторным управлением позволяет управлять крутящим моментом двигателя без потерь по мощности

  • Большинство производителей даже не пишут, что устанавливают в свое оборудование, а важных параметров знать нужно много. Самое время, чтобы снять панель на вашем стенде и заглянуть внутрь

    Читать статью


  • Кодирование DAF DELPHI 105
  • Самый компактный стенд на рынке. Габариты 130x64x120 см
  • Эффективная термостабилизация для высокой точности измерений
  • Регулировка давления в низком контуре осуществляется двухсекционным регулятором, который позволяет диагностировать как насос-форсунки/секции с давлением до 6 бар, так и насос-форсунки SCANIA HPI с давлением до 20 бар
  • Автоматическое и регулируемое управление воздухом (для охлаждения тензодатчика)
  • Частотный преобразователь Yaskawa с векторным управлением
  • Шланги на быстроразъемах для оперативной замены адаптеров

Особенности конструкции стенда
Камбокс со сменными кулачками CamBox E3

Камбокс со сменными кулачками Поток CAMBOX E3
Артикул: PCB-E3

Специализированный инструмент для кодирования насос-форсунок Delphi E3 и DAF DELPHI 105

Подробнее

Дополнительная оснастка серии Поток CAMBOX UNI также подходит к серии E3, позволяя испытывать EUI/EUP



Подробная информация

Комплект для кодирования DAF DELPHI 105
Все необходимое для начала работы.

Состав комплекта:
  • Привод ПОТОК UIS
  • Блок Управления ПОТОК UIS
  • Безмензурочный Блок Измерения ПОТОК FM-2
  • Датчик Тензометрии ПОТОК LOADCELL
  • ПОТОК CAMBOX E3
  • Оснастка DAF DELPHI 105
  • Кодирование DAF DELPHI 105

Пользовательский комплект
Состав комплекта - по вашим требованиям. Мы можем подобрать индивидуальный комплект оснастки исходя из вашего региона/специфики
Устанавливается 6-ти полюсный двигатель 1000 об/мин 11 кВт с энкодером и принудительным охлаждением для работы с наилучшей производительностью.

Регулировка двигателя осуществляется частотным преобразователем с векторным управлением, что даёт гарантию в точности измерений без просадок по мощности.

электродвигатель

 Преимущества:
  • Асинхронный двигатель (AC) – в связке с частотным преобразователем с векторным управлением дешевле, в сравнении с двигателем постоянного тока (DC)
  • Крутящий момент такого двигателя равномерный вне зависимости от оборотов
  • Наличие энкодера позволяет отслеживать поворот вала двигателя с высокой точностью

Двигатель подвергается следующим операциям по модернизации:
  • Снимается штатное охлаждения двигателя (лопастной вентилятор)
  • Протачивается вал для установки энкодера, устанавливается энкодер на вал двигателя
  • Изготавливается специальный кожух для установки вентилятора.
  • Производится монтаж всех комплектующих


11кВт помехозащищенный частотный преобразователь Yaskawa GA50C4023EBA с векторным управлением (Производство: Япония) позволяет управлять крутящим моментом двигателя без потерь по мощности

Компактная серия преобразователей частоты GA500 обладает эффективным охлаждением силовых модулей и высоким пусковым моментом

Устанавливается датчик KM40 (Производство: Германия).


Датчик позволяет измерять пиковое давление впрыска насос-форсунок и насосных секций, а также определять показатели T3, T4, критически важные для насос-форсунок Delphi


В целях защиты датчика реализована автоматическая подача сжатого воздуха (охлаждения), что помогает избежать перегрева при работе.
Предусмотрена система фильтрации для тестовой жидкости, стекающей с рабочей зоны.

Радиатор охлаждения для активной термостабилизации (Производство: Беларусь)

Бак:
  • Оптимизирован под небольшой объем, что позволяет экономить тестовую жидкость. При этом полная емкость бака 20л.
  • Встроен цифровой температурный датчик.
  • Для удобства реализована выдвижная конструкция бака
  • Всасывающий фильтр в баке с фильтрующим элементом 90 мкм

Гидронасос

Устанавливается шестеренный гидронасос Blue Ascend (производство: Турция) для подкачки тестовой жидкости;

Преимущества:
  • Низкая шумность
  • Высокая отказоустойчивость
  • Высокая производительность
Устройство панели управления:
  • Регулировка давления топлива в низком контуре осуществляется двухсекционным регулятором, который позволяет диагностировать как насос форсунки/секций с давлением до 6 бар, так и насос форсунки SCANIA HPI с давлением до 20 бар
  • Индикатор давления тестовой жидкости
  • Регулятор давления воздуха для охлаждения тензодатчика
  • Индикатор давления воздуха для охлаждения тензодатчика
  • Подача топлива – ВКЛ/ВЫКЛ – кнопка включения гидронасоса
  • Кнопка “СТОП” для аварийного выключения стенда. Продублирована с двух сторон стенда для обеспечения безопасности
photo_2023-03-31 13.25.24.jpg
Усиленной конструкции, выполнена с элементами поперечного усиления для предотвращения скручивания конструкции. После сварки подвергается термообработкой (искусственным старением) для снятия напряжения, обработки в размер;

photo_2023-03-29 16.26.21.jpg
  • Вес 72кг. Имеет усиленное поперечное сечение, отличается жесткостью и стабильностью
  • Габариты стенда - 130x64x120 см. Самый компактный стенд относительно большинства конкурентов
  • Рама стенда оснащена виброопорами, что позволяет гасить вибрации стенда при работе на высоких оборотах.
  • Маховик точно просчитанной массы, для оптимальной инерции двигателя.
  • Беззазорная компенсационная муфта работает без биений при вращении и эффективно передает крутящий момент на камбокс
Поток UIS – основной блок управления стендом. Координирует работу всех узлов и позволяет проводить тестирование форсунок в автоматическом режиме

Подробнее DSC_5185_1_1024.png
Поток FM работает в паре с блоком управления Поток UIS. Предназначен для количественной оценки объемной производительности CR-форсунок, насос-форсунок и насосных секций, рядных и распределительных насосов при проведении диагностических тестов

Подробнее

Устройство обеспечивает:
  • непрерывное измерение объемной производительности по всем измерительным каналам одновременно;
  • два режима измерения: измерения текущего потока имитация; “мензурочного” измерения;
  • отсутствие жестких требований к чистоте тестовой жидкости;
  • отсутствие жестких требований к температуре тестовой жидкости в зоне измерения.
  1. Из списка тест планов выбирается нужный по номеру форсунки. Открывается окно с параметрами и руководством по установке
  2. Форсунка устанавливается на на CamBox, в соответствии с руководством пользователя
  3. Запускается тест-план, проводятся необходимые тесты в автоматическом или ручном режиме
  4. По завершению теста печатается индивидуальный отчет для клиента с логотипом вашей компании
screenshot

Все отгрузки выполняются на основании ИНКОТЕРМС FCA — Free Carrier или EXW — Ex Works.

Заказать товар с доставкой Вы можете по предварительному согласованию с менеджером. Условия, сроки и способ доставки оговариваются индивидуально в каждом отдельном случае.

Самовывоз со склада "Дизельмикс" - Минская область, Минский район, Луговослободской сельсовет, посёлок Привольный, улица Мира, 53/4.

Мы можем оформить доставку с помощью СДЕК, ПЭК, RUDOLF RIEGLER III, Major Express, Autolight Express и других служб доставки. Оплата за доставку производится покупателем.
Товар отгружается по 100% предварительной оплате по счету прямым банковским переводом платежным поручением.

С согласия продавца возможна отсрочка платежа до 5(пяти) календарных дней с момента подписания счета.

Расходы, связанные с безналичным перечислением денежных средств (услуги банков, комиссионные вознаграждения банков и др.) возлагается на клиента и оплачивается им самостоятельно.

Днем оплаты считается день поступления денежных средств на расчетный счет продавца.

Гарантия на поставляемое оборудование – 12 месяцев со дня приобретения.


Покупателям предоставляется бесплатное трехдневное обучение по работе на оборудовании. Поможем укомплектовать рабочее место всем необходимым инструментом и оснасткой

Задать вопрос
Задайте ваш вопрос по стенду
Оперативно ответим в рабочее время

Заказать
Перезвоним, ответим на вопросы, учтем пожелания и подготовим коммерческое предложение

Характеристики

Бренд Поток
Тип EUI/EUP / Готовое решение
Цвет По вашему выбору
Длина*Ширина*Высота, мм 1470*820*1300
Валюта  €
Производство Беларусь
